良泰电动比例小流量调节阀ZDLP-16P
详细信息| 询价留言品牌:良泰 型号:ZDLP-16P 加工定制:是 材质:不锈钢 连接形式:法兰 公称通径:DN50 mm 适用介质:水;蒸汽;油品;各种高腐蚀化学介质;氧气;液化气 压力环境:高压 工作温度:高温 流动方向:单向 驱动方式:电子 零部件及配件:执行器 形态:柱塞式 类型:直通式 标准:国标 密封形式:软密封式 类型:直通式 标准:国标 一、产品介绍:

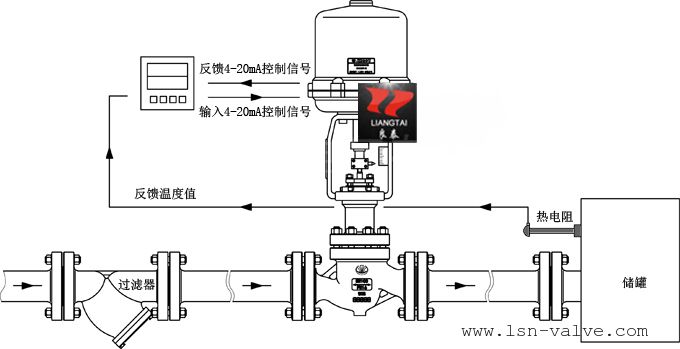

ZDLP-16P电动比例小流量调节阀接受调节仪表来的直流电流信号,改变被调介质流量,使被控工艺参数保持在给定值。广泛应用于电力、冶金、化工、石油、轻纺、制药、造纸等工业部门的生产自动化控制。
产品公称通径由20至200mm,公称压力有1.0、1.6、4.0、6.4MPa,使用温度范围由-40℃~450℃,接受信号为0~10mA.DC或4~20mA.DC。其中ZAZPE-16电子式电动调节阀电动单座型适用于压差较小,介质粘度较大或稍有颗粒杂质场合。ZAZPE-16电子式电动调节阀套筒型适用于压差较大场合。按阀内件密封部分材质分又有金属-金属和非金属-金属密封两种,后者阀关闭时泄漏量可达VI级(零泄漏)标准。按填料不同可分为一般填料密封和波纹管密封两种,前者用一般场合,而后者用至不允许外漏的重要场合。流量特性为线性或等百分比。
配用不同的执行机构可分为普通型和电子型两种。多种多样的品种规模可供选择。二、产品应用:
ZDLP-16P电动比例小流量调节阀是工业自动化过程控制中的重要执行单元仪表。有方工阀门其是一种新型材料,随着工业领域的自动化程度越来越高, 正被越来越多的应用在各种工业生产领域中。与传统的气动调节阀相比具有明显的优点:电动调节阀节能(只在工作时才消耗电能),环保(无碳排放),安装快捷方便(无需复杂的气动管路和气泵工作站)。阀门按其所配执行机构使用的动力,按其功能和特性分为线性特性,等百分比特性及抛物线特性三种。减温减压装置是现代工业中热电联产、集中供热(或供汽)及轻工、电力、化工、纺织等企业在热能工程中广泛应用的一种蒸汽热能参数(压力、温度)转变装置和利用余热的节能装置,通过本装置,把用户提供的蒸汽参数降到用户需要合适的温度和压力,以满足用户的要求,并且能够充分节约热能,合理使用热能。三、选用电动调节阀要点:
1、电动调节阀选用主要控制参数为:公称直径、设计公称压力、介质允许温度范围、流量系数等。
2、对于要求流量和开启高度成正比例关系的严格场合,应选用专用调节阀。球阀和蝶阀-般粗调时可以选用。
3、阀门的密封性能是考核阀门质量优劣的主要指标之一。阀门的密封性能主要包括两个方面,即内漏和外漏。内漏是指阀座与关闭件之间对介质达到的密封程度。外漏是指阀杆填料部位的泄露,中口垫片部位的泄露以及阀体因铸造缺陷造成的泄露。外漏是不允许发生的。
4、电动调节阀理想流量特性有快开、抛物线、线性、等百分比四种,需根据实际工作流量特性选择具有合适流量特性的调节阀。
注:S=调节阀全开时的压力损失/调节阀所在串联支路的总压力损失。
5、调节阀公称直径的选取应根据所需阀门流通能力确定。调节阀公称直径不应过大或过小。过大,增加工程成本,并且阀门处于低百分比范围内,调节精度降低,使控制性能变差。过小,增加系统阻力,甚至会出现阀门100%开启时,系统仍无法达到设定的容量要求。
6、调节阀的调节压差和关断压差
对于调节阀,其允许的调节压差和关断压差是其选型的重要指标。实际压差如高于调节阀允许的调节压差,阀门会出现不能准确调节的问题,严重的会损伤阀门执行器。
四、主要零件材料:
◇ 阀体、阀盖:HT200、ZG230-450、ZG1Cr18Ni9Ti
◇ 阀芯:ZG1Cr18Ni9Ti、司太莱合金堆焊增强聚四氟乙烯
◇ 填料:聚四氟乙烯、柔性石墨
◇ 推杆、衬套:2Cr13
◇ 垫片:橡胶石棉板、10、1Cr18Ni9Ti 石棉缠绕垫片
◇ 波纹管:1Cr18Ni9Ti
五、产品特点:
◇ 调节阀体按流体力学原理设计的等截面低流阻流道,额定流量系数增大30%
◇ 调节阀调可节范围大,固有可调比为50,流量特性有直线和等百分比
◇ 调节阀调节切断型采用软密封结构阀芯,达VI级泄漏标准(零泄漏)
◇ 调节阀伺服放大器采用深度动态负反馈,可提高自动调节精度
六、技术参数:公称通径DN(mm)(阀座直径dn) 20 25 32 40 50 65 80 100 125 150 200 (10) (12) (15) (20) 额定流量系数 直级 1.8 2.8 4.4 6.9 11 17.6 27.5 44 69 110 176 275 440 690 等百分比 1.6 2.5 4 6.3 10 16 25 40 63 100 160 250 400 630 额定行程(mm) 16 25 40 60 公称压力PN(MPa) 1.0 1.6 4.0 6.4 固有流量特性 直线、等百分比 固有可调比 50 允许泄漏量 单座 硬密封:IV级 软密封:VI级 套筒 硬密封:II级 软密封:VI级 工作温度t(℃) -20~200 -40~250 -40~450 -60~450 信号范围(mA.DC) 0~10 4~20 作用方式 电关式 电开式 使用环境温度(℃) 电动调节阀:-20~70℃ 伺服放大器:0~50℃ 使用环境湿度 电动调节阀:≤95% 伺服放大器:≤85% 电源电压 220V 50Hz 380V 50Hz 24AC/DC
电动调节阀的流量特性,是在阀两端压差保持恒定的条件下,介质流经电动调节阀的相对流量与它的开度之间关系。电动调节阀的流量特性有:线性特性,等百分比特性及抛物线特性三种。
七、安装注意事项:新设计、安装的电动调节阀控制系统,为了确保调节阀在开车时能正常工作,并使系统安全运行,新阀在安装之前,应首先检查阀上的铭牌标记是否与设计要求相符。同时还应对以下项目进行调试。基本误差限;全行程偏差;回差;死区;泄漏量(在要求严格的场合时进行)。如果是对原系统中调节阀进行了大修,除了对上述各项进行校验外,还应对旧阀的填料函和连接处等部位进行密封性检查。在现场使用中,很多往往不是因为调节阀本身质量所引起,而是对调节阀的安装使用不当所造成,如安装环境、安装位置及方向不当或者是管路不清洁等原因所致。因此电动调节阀在安装使用时要注意以下几方面:
1、调节阀属于现场仪表,要求环境温度应在-25~60℃范围,相对湿度≤95%。如果是安装在露天或高温场合,应采取防水、降温措施。在有震源的地方要远离振源或增加防振措施。
2、调节阀一般应垂直安装,特殊情况下可以倾斜,如倾斜角度很大或者阀本身自重太大时对阀应增加支承件保护。
3、安装调节阀的管道一般不要离地面或地板太高,在管道高度大于2 m时应尽量设置平台,以利于操作手轮和便于进行维修。
4、调节阀安装前应对管路进行清洗,排除污物和焊渣。安装后,为保证不使杂质残留在阀体内,还应再次对阀门进行清洗,即通入介质时应使所有阀门开启,以免杂质卡住。在使用手轮机构后,应恢复到原来的空档位置。
5、为了使调节阀在发生故障或维修的情况下使生产过程能继续进行,调节阀应加旁通管路。
同时还应特别注意,调节阀的安装位置是否符合工艺过程的要求。
6、电动调节阀的电气部分安装应根据有关电气设备施工要求进行。如是隔爆型产品应按《爆炸危险场所电气设备安装规范》要求进行安装。如现场导线采用SBH型或其它六芯或八芯、外径为??11.3 mm左右的胶皮安装电缆线。在使用维修中,在易爆场所严禁通电开盖维修和对隔爆面进行撬打。同时在拆装中不要磕伤或划伤隔爆面,检修后要还原成原来的隔爆要求状态。
7、执行机构的减速器拆修后应注意加油润滑,低速电机一般不要拆洗加油。装配后还应检查阀位与阀位开度指示是否相符。杭州良盛电气有限公司(杭州良工阀门有限公司)生产电子式电动调节阀,气动薄膜调节阀,自力式压力调节阀,氮封装置氮封阀,自力式蒸汽减压稳压阀,气动切断球阀,气动蝶阀,等自控阀门,欢迎广大客户来厂考察。
-
-
