    良泰ZZYP-16BW波纹管平衡型自力式压力调节阀

    产品型号: ZZYP-16BW
    品  牌: 良泰
    • ≧2 台
      ¥3300.00
    所 在 地: 浙江杭州富阳市
    更新日期: 2020-09-21
    详细信息
    ZZYP-16BW波纹管平衡型自力式压力调节阀

    一、产品概念:
      ZZYP-16BW波纹管平衡型自力式压力调节阀是依靠流经阀内介质自身的压力、温度作为能源驱动阀门自动工作,不需要外接电源和二次仪表。这种自力式调节阀都利用阀输出端的反馈信号(压力、压差、温度)通过信号管传递到执行机构驱动阀瓣改变阀门的开度,达到调节压力、流量、温度的目的。

    二、 产品种类:
      1、直接作用式ZZYP-16BW波纹管平衡型自力式压力调节阀又称为弹簧负载式,其结构内有弹性元如:件弹簧、波纹管、波纹管式的温包等,利用弹性力与反馈信号平衡的原理。
      2、间接作用式调节阀,增加了一个指挥器(先导阀)它起到对反馈信号的放大作用然后通过执行机构,驱动主阀阀瓣运动达到改变阀开度的目的。
      3、压力调节阀,反馈信号就是阀的出口压力,通过信号管引入执行机构。
      4、流量调节阀,阀的出口处就有一个孔板(或者是其他阻力装置)由孔板两端取出压差信号引入执行机构。
      5、温度调节阀,阀的出口就有温度传感器(或者温包)通过温度传感器内介质的热胀冷缩驱动执行机构。

    产品说明:
      无需外加能源,利用被调介质自身能量为动力源引入执行机构控制阀芯位置,改变两端的压差和流量,使阀前(或阀后)压力稳定。具有动作灵敏,密封性好,压力设定点波动力小等优点,广泛应用于气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。
            本系列产品有单座(ZZYP)、套筒(ZZYM)、双座(ZZYN)、三种结构;执行机构有薄膜式、活塞式二种;作用型式有减压用阀后压力调节(B型)和泄压用阀前压力调节(K型)。产品公称压力等级有PN16、40、64;阀体口径范围DN20~300;泄漏量等级有II级、IV级和VI级三档;流量特性为快开;压力分段调节从15~2500Kpa。可按需要组合满足用户工况要求。


    压力调节范围确定:
    蒸汽自动调压阀(蒸汽减压稳压阀)力式调节阀压力调节范围分段,见主要参数及性能指标表,控制压力应尽量选取在调节范围中间值附近。


    阀后压力调节阀,其阀前压力与阀后压力的关系:
    ZZYP-16BW波纹管平衡型自力式压力调节阀本身是一个调节系统,阀本身又有一定的压降要求,对阀后压力调节阀(B型),为保证阀后压力在一定范围内,其阀前压力必须达到一定值。


    整机作用方式确定:
    阀前压力调节阀(K型)其初始位置的阀芯在关闭位置,当阀前压力逐渐升高,阀逐渐打开,直至阀前压力稳定在要求的给定值。
    阀后压力调节阀(B型)其初始位置的阀芯在开启位置,当阀门压力逐渐升高,阀逐渐关闭,直至阀后压力稳定在要求的给定值。


    安装方式:
          阀后蒸汽压力调节阀ZZYP-16BW波纹管平衡型自力式压力调节阀闭型广泛用于石油、化工、电力、冶金、食品、轻纺、机械制造与民用建筑楼群等各种工业设备中,能应用于气体、液体、蒸汽介质的减压稳压(阀后调节)或泄压稳压(阀前调节),但由于它利用介质自身的压力去操作执行机构,在执行机构内充满介质,故安装方式应与此相配合。

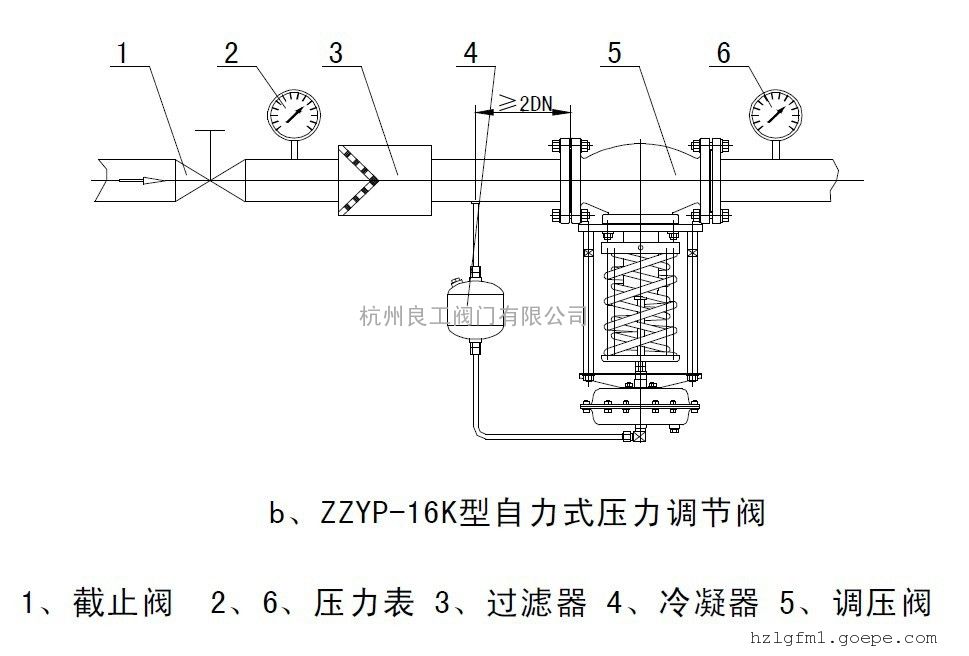

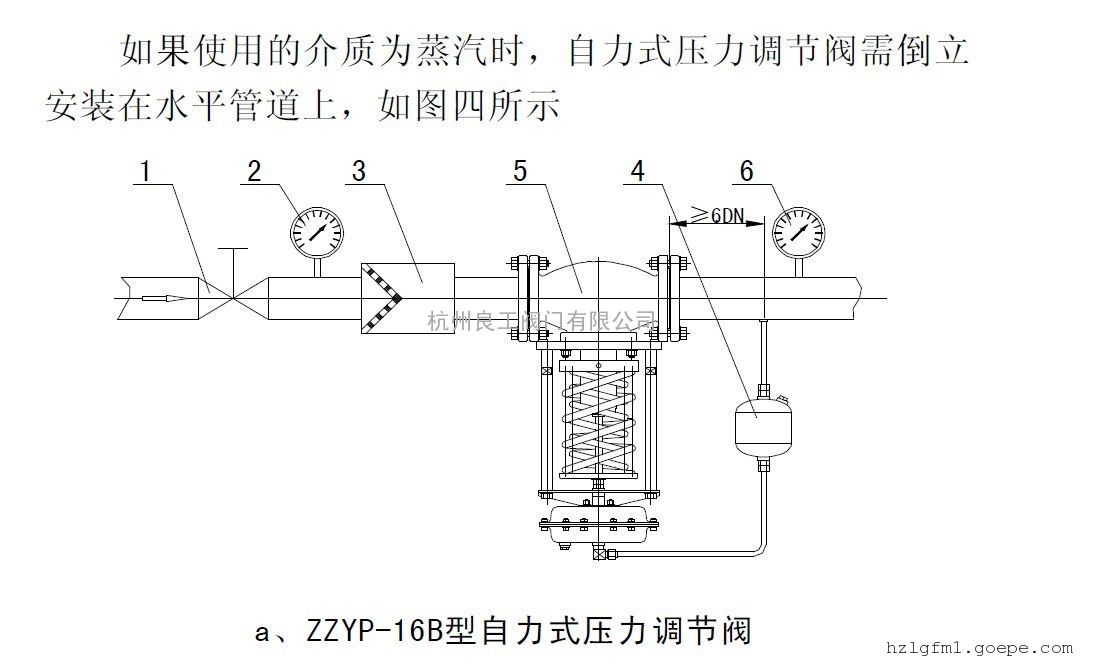

          在安装时取压点应设在离调压阀适当的位置,压开型调压阀应大于2倍管道直径,压闭型调压阀应大于6倍管道直径。
         在安装冷凝器时应注意冷凝器的位置,使其高于膜头而低于工艺管道,以保证冷凝器内充满冷凝液。



    产品特点:
    ◇ 无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
    ◇ 压力分段范围细且互相交叉,调节精度高。
    ◇ 压力设定值在运行期间可连续设定。
    ◇ 对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
    ◇ 橡胶膜片式检测,执行机构测精度高、动作灵敏。
    ◇ 采用压力平衡机构,使调节阀反应灵敏、控制精确。

    主要零件材料:
    ◇ 阀体:ZG230-450、ZG1Cr18Ni9Ti 、ZGCr18Ni12Mo2Ti
    ◇ 阀芯:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
    ◇ 阀座:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti
    ◇ 阀杆:1Cr18Ni9Ti 、Cr18Ni12Mo2Ti

    使用方法及日常维护:
    自力式压力调节阀锅炉ZZYP-16BW波纹管平衡型自力式压力调节阀管道中一般应当水平安装。
    使用方法
    1.在常温下使用气体或低粘度液体场合时的操作:
     (1)缓慢开启阀前后截止阀;
     (2)拧松排气塞,直至气体或液体从执行机构溢出为止
     (3)然后重新拧紧排气塞,调节阀即可工作。所需压力值的大小可通过压力调节盘的调整而得到,调整时,注意观察压力标示值,动作缓慢,不得使阀杆跟着转动
    2.使用蒸汽场合时的操作:
     (1)从冷凝器上拧下注液口螺钉
     (2)拧松执行机构排气塞
     (3)使用漏头通过注液口加入直至排气孔流出为止
     (4)拧紧排气塞,继续注水直至溢出注液口
     (5)拧紧注液口螺钉
     (6)缓慢开启调节阀前后截止阀
     (7)调整压力调节盘,并观察压力表示值达到要求为止。
    使用维护:
      投入运行后,一般维护工作很少,平时只要观察阀前,阀后压力示值是否符合工艺所需要求即可。另外,观察填料函与执行机构是否渗漏,若渗漏应拧紧或更换填料及膜片。
      我们致力于先进的技术和优质产品,帮助您降低能耗和劳动强度;强化安全性能;提供舒适环境。

        杭州良工阀门有限公司(原富阳市良工阀门厂)成立于1996年。位于风景漪丽的富春江畔,距“天堂”杭州仅十五公里,离国际机场二十公里,交通十分便利。
        本公司是生产自控阀门的制造单位。公司技术力量雄厚,机械加工设备精良,生产工艺先进,并有完善的检测设施和售后服务。通过ISO9001:2008国际质量体系认证和中华人民共和国特种设备制造许可证-压力管道-调节阀A级并按体系、制造许可证及欧盟CE认证生产,产品质量可靠。主要产品有:自力式压力调节阀,氮封装置供氮阀泄氮阀,自力式电控温度调节阀,自力式蒸汽减压稳压阀,气动薄膜调节阀,气缸式切断阀,气电动调节球阀,气动薄膜三通分(合)流调节阀,自力式微(差)压调节阀,GIQ-1.0W型气动高真空蝶阀等多系列产品。本公司注重产品的开发和研制,不断地挖掘内部潜力,注重消化、吸收国外先进技术。产品广泛应用于石油、化工、冶金、电力、造纸、轻纺、食品、制冷、制药、给排水等行业的自控系统中。生产一流的产品,创造一流的管理水平,满足顾客要求”,这就是良泰人的承诺。我们致力于先进的技术和优质产品,帮助您降低能耗和劳动强度;强化安全性能;提供舒适环境。

    冷凝系统中的应用:
        冷凝疏水控制阀是用于控制预热器阶段水位的,当冷凝器内压力减小时由于汽化将导致体积膨胀阀体的直管段部分是一个特殊的球形体,这样,由于压力降造成的闪蒸现象可以得到可靠的控制。
    1、冷凝器循环控制阀
        和大多数离心泵一样,冷凝泵都需要以一个*小流量来避免过热和保护泵不受气蚀损坏,因此需要从泵的出口到返回冷凝器增加一循环回路,该回路流体温度在38~66℃,压力在400Psi到600Psi。冷凝器循环阀必须能够吸收整个的压力降。这么高的压力降对于一个普通的阀门会产生气蚀现象。
    推荐选用阀门:ZJHM系列高压差调节阀或ZJHPM系列笼式降压调节阀。
    2、除氧器液位控制阀
        这个阀的功能是为了保证除氧器的液位,它控制着从冷凝器到除氧器水的流量。这台阀门的工况随负载的变化很直接,当刚开始启动时,泵的负载很小,阀门进出口压力高而出口压力低,这是因为除氧器里的压力还没有建立起来,这种情况下,就需要避免汽蚀,流量很小当工厂负载增加时,就需要很大的流量。冷凝泵在较大流量时不再维持相同的泵压头。这就导致阀门入口压力降低。同时,管线对除氧器压力正在形成,它会反过来作用于阀上。在较低压力降作用下维持大流量就需要高流通能力的阀门来减少作用在阀内件上的阻力。
    推荐选用阀门:ZJHPM系列笼式降压调节阀。
